Litar buzzer kelihatan mudah, namun ralat kecil dalam kuasa, pendawaian, isyarat pemacu atau perisian tegar boleh menghentikan output bunyi sepenuhnya atau menyebabkan nada yang lemah dan herot. Memahami cara setiap blok berfungsi; Bekalan kuasa, logik kawalan, peringkat pemandu dan jenis buzzer menjadikan penyelesaian masalah lebih cepat dan tepat. Artikel ini membincangkan diagnostik praktikal untuk membantu anda mengasingkan kerosakan dengan cepat dan memulihkan bunyi yang boleh dipercayai dan konsisten.
Bagaimana Litar Buzzer Berfungsi
Litar buzzer menukar tenaga elektrik kepada bunyi dengan menggunakan isyarat pemacu yang betul pada elemen buzzer. Peringkat kawalan menentukan bila buzzer harus dihidupkan atau dimatikan, dan peringkat pemacu menyediakan voltan dan arus yang diperlukan oleh buzzer untuk beroperasi. Dengan buzzer aktif, litar boleh menggunakan voltan DC yang stabil dan buzzer akan menjana nadanya sendiri.
Dengan buzzer pasif, litar mesti membekalkan isyarat berulang; selalunya gelombang persegi pada frekuensi yang boleh didengar, biasanya sekitar 2 kHz hingga 5 kHz, kerana buzzer hanya menghasilkan bunyi apabila ia terus "berdenyut" pada kadar itu. Apabila isyarat pemacu sepadan dengan jenis buzzer dan bekalan kuasa kekal stabil, buzzer menghasilkan bunyi yang konsisten dan boleh diramal; Apabila isyarat tidak betul atau kuasa tidak stabil, bunyi mungkin menjadi lemah, herot, terputus-putus atau hilang sepenuhnya.

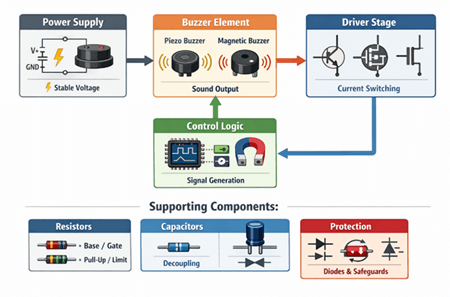

Komponen dalam Litar Buzzer
Sebelum menyelesaikan masalah, adalah penting untuk mengenal pasti setiap blok litar dan memahami perkara yang dikawalnya. Setiap komponen mempunyai peranan khusus dalam menjadikan buzzer beroperasi dengan betul dan boleh dipercayai.
• Bekalan Kuasa: Bekalan kuasa menyediakan voltan operasi yang diperlukan oleh kedua-dua buzzer dan peringkat pemandu. Voltan mesti sepadan dengan spesifikasi undian buzzer untuk memastikan output bunyi yang betul dan mengelakkan kerosakan. Ia juga mesti kekal stabil apabila buzzer dihidupkan. Jika voltan bekalan menurun dengan ketara di bawah beban, buzzer boleh menghasilkan bunyi yang lemah, herot, atau terputus-putus.
• Elemen Buzzer: Elemen buzzer menukar tenaga elektrik kepada bunyi. Buzzer piezo mempunyai impedans yang lebih tinggi dan menarik arus rendah. Ia bertindak balas paling kuat berhampiran frekuensi resonannya, yang membantu menghasilkan nada yang jelas apabila dipandu dengan betul. Buzzer magnet mempunyai impedans yang lebih rendah dan memerlukan arus yang lebih tinggi. Oleh kerana permintaan arus yang lebih tinggi ini, ia biasanya memerlukan peringkat pemandu untuk beroperasi dengan betul.
• Peringkat Pemandu: Peringkat pemandu meningkatkan keupayaan semasa dan menukar kuasa kepada buzzer. Ia memastikan bahawa buzzer menerima arus yang mencukupi tanpa membebankan sumber kawalan. Pilihan pemacu biasa termasuk transistor NPN, MOSFET peringkat logik atau pemacu GPIO langsung untuk jenis piezo arus rendah yang kekal dalam had pin. Pemilihan pemacu yang betul memastikan operasi yang stabil dan melindungi litar kawalan.
• Logik Kawalan: Logik kawalan menjana isyarat hidup/mati atau bentuk gelombang yang menentukan bila dan bagaimana buzzer berbunyi. Ia mungkin memberikan isyarat pensuisan mudah atau bentuk gelombang berulang, bergantung pada jenis buzzer. Sumber biasa termasuk output suis mekanikal, pemasa atau output PWM, atau pin mikropengawal yang beralih pada frekuensi tertentu.
Komponen Sokongan
• Perintang: kawalan pangkalan/pintu, tarik ke atas/tarik ke bawah, mengehadkan arus (jika perlu)
• Kapasitor: menyahgandingan berhampiran bekalan pemacu/buzzer untuk mengurangkan penurunan dan bunyi bising
• Peranti perlindungan: perlindungan kekutuban terbalik, diod flyback (biasa dengan beban magnetik/induktif), penindasan sementara jika diperlukan

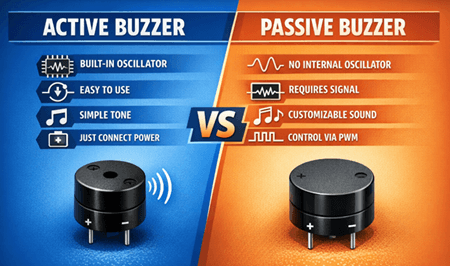

Buzzer Aktif vs Pasif
Menggunakan kaedah ujian yang salah boleh membawa kepada kesimpulan yang salah semasa penyelesaian masalah. Sentiasa kenal pasti jenis buzzer sebelum melakukan ujian yang lebih mendalam.
| Kategori | Buzzer Aktif | Buzzer Pasif |
|---|---|---|
| Tingkah Laku Asas | Mengandungi pengayun dalaman | Tiada pengayun dalaman |
| Isyarat yang diperlukan | Voltan DC yang dinilai | Isyarat gelombang persegi luaran |
| Kaedah Ujian Biasa | Sapukan voltan DC undian | Sapukan gelombang persegi (2 kHz–5 kHz biasa) |
| Keputusan yang Dijangkakan | Nada berterusan harus didengar | Nada hanya apabila kekerapan yang betul digunakan |
| Jika Tiada Bunyi | Kemungkinan rosak (jika voltan betul) | DC sahaja tidak menghasilkan bunyi |
| Kesilapan Ujian Biasa | Dengan mengandaikan tiada bunyi bermakna kegagalan tanpa menyemak voltan | Menggunakan DC sahaja atau frekuensi yang salah |
| Kepekaan Kekerapan | Tidak bergantung kepada kekerapan | Frekuensi yang salah → bunyi yang lemah atau herot |

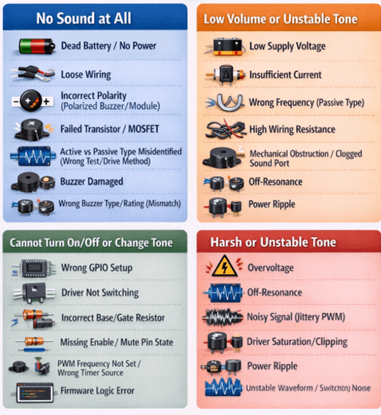

Masalah Litar Buzzer Biasa
| Gejala | Kemungkinan Punca |
|---|---|
| Tiada bunyi sama sekali | • Tiada bekalan voltage (bateri mati, rel yang salah, jejak rosak, fius meletup, pemulangan tanah hilang) |
| • Pendawaian longgar (sambungan pateri sejuk, penyambung longgar, sambungan pin yang salah) | |
| • Kekutuban yang salah (jenis aktif) | |
| • Transistor atau MOSFET gagal (persimpangan terbuka, pintas atau rosak) | |
| • Buzzer rosak (kerosakan dalaman atau voltage/ketidakpadanan semasa) | |
| Kelantangan rendah atau nada tidak stabil | • Voltan bekalan rendah (voltan melorot, bateri lemah, keciciran pengawal selia) |
| • Arus tidak mencukupi (had pemacu, perintang siri besar, transistor tidak dihidupkan sepenuhnya) | |
| • Kekerapan yang salah (jenis pasif, di luar julat cekap) | |
| • Rintangan pendawaian yang tinggi (wayar nipis, plumbum panjang, kenalan teroksida, sambungan pateri yang lemah) | |
| Tidak boleh menghidupkan/mematikan atau menukar nada | • GPIO salah konfigurasi (mod pin salah, PWM dilumpuhkan, saluran pemasa yang salah, isyarat dayakan hilang) |
| • Pemacu tidak bertukar (tiada pemacu pangkalan/pintu, orientasi transistor yang salah, rujukan tanah hilang) | |
| • Perintang asas/pintu yang salah (terlalu tinggi = pemacu lemah, terlalu rendah = tekanan berlebihan/ketidakstabilan) | |
| • Ralat logik perisian tegar (kitaran tugas yang salah, jadual nada yang salah, keadaan masa tidak dipenuhi) | |
| Nada yang keras, kasar atau tidak stabil | • Voltan berlebihan (melebihi penarafan buzzer) |
| • Kekerapan yang salah (operasi luar resonans) | |
| • Bentuk gelombang tidak stabil (PWM bising, jitter, tepi pensuisan perlahan) | |
| • Riak kuasa (bunyi bekalan yang dikongsi, penyahgandingan yang lemah, tindak balas pengawal selia yang lemah) |

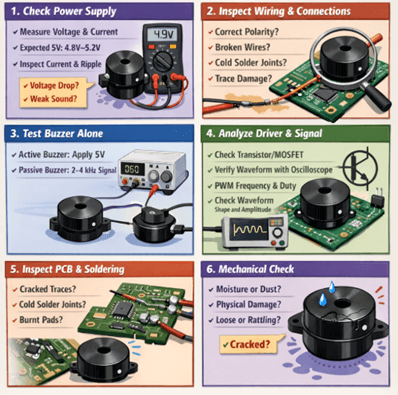

Penyelesaian Masalah Litar Buzzer Langkah demi Langkah
Proses berstruktur mengelakkan penggantian bahagian yang tidak perlu dan membantu anda mengasingkan sama ada kerosakan adalah dalam kuasa, pendawaian, buzzer, pemandu atau isyarat kawalan.
Langkah 1: Sahkan Bekalan Voltage dan Keupayaan Semasa
Ukur voltan terus pada terminal buzzer semasa buzzer sepatutnya ON.
• Buzzer 5V → menjangkakan ~4.8V–5.2V
• Bacaan yang rendah boleh menyebabkan bunyi lemah, bunyi sekejap-sekejap, atau tiada bunyi
• Ukur di bawah beban, bukan litar terbuka (bekalan boleh membaca betul tanpa beban tetapi runtuh apabila dipandu)
Voltan sahaja tidak mencukupi. Bekalan juga mesti menyampaikan arus yang diperlukan tanpa riak atau kendur yang berlebihan.
Jika bekalan tidak dapat menyampaikan arus yang mencukupi:
• Voltan jatuh di bawah beban
• Bunyi menjadi lemah atau terputus-putus
• Mikropengawal mungkin ditetapkan semula atau gangguan (brownout, tetapan semula pengawas, GPIO/PWM tidak stabil)
Sentiasa sahkan:
• Keperluan arus buzzer (daripada lembaran data pada voltan operasi)
• Penarafan arus berterusan pengawal selia
• Keupayaan semasa pemandu
• Kestabilan rel semasa pengaktifan (ukur semasa berdengung)
• Penyahgandingan berhampiran buzzer dan pemandu
Pemeriksaan tambahan:
• Sahkan rujukan tanah adalah betul (ukur dari buzzer "-" ke tanah sistem sebenar)
• Untuk bekalan terkawal, sahkan pengawal selia tidak tercicir
• Untuk sistem bateri, cuba bateri baharu dan perhatikan tingkah laku kendur
• Perhatikan riak yang berlebihan di atas rel
Kesalahan penghantaran kuasa sering meniru masalah pendawaian atau perisian tegar, walaupun skematiknya betul.
Langkah 2: Periksa Pendawaian dan Sambungan
Semak laluan fizikal daripada kuasa/kawalan kepada buzzer.
Cari:
• Kekutuban yang betul (buzzer aktif selalunya memerlukan +/- yang betul)
• Kesinambungan wayar (plumbum pecah, pin penyambung yang salah)
• Sendi pateri sejuk
• Keretakan surih PCB
• Pulangan tanah yang hilang
Perlahan-lahan lenturkan papan atau pendawaian. Jika bunyi terputus masuk atau keluar, mengesyaki sambungan sekejap-sekejap.
Langkah 3: Uji buzzer secara bebas dan asingkan kesalahan
Putuskan sambungan buzzer daripada litar untuk mengalih keluar semua pembolehubah lain.
• Buzzer aktif → menggunakan voltan DC undian
• Buzzer pasif → menggunakan gelombang persegi 2 kHz–5 kHz (bermula berhampiran 3 kHz)
Keputusan:
• Berfungsi sendiri → kesalahan adalah pada pemandu, pendawaian, logik kawalan, atau kuasa
• Gagal sahaja → buzzer mungkin rosak
Rujukan Pengasingan Kerosakan
| Gejala | Kesalahan Buzzer | Kerosakan Litar |
|---|---|---|
| Tiada bunyi semasa ujian langsung | Ya | Tidak |
| Berfungsi secara kendiri, gagal dalam litar | Tidak | Ya |
| Nada sekejap-sekejap | Kemungkinan keretakan dalaman | Pendawaian longgar |
| Bunyi yang diputarbelitkan | Mungkin | Mungkin |
Langkah ini dengan cepat memisahkan kegagalan komponen daripada kegagalan litar dan menghalang penyahpepijatan yang tidak perlu di kawasan yang salah.
Langkah 4: Periksa litar pemanduan dan analisis isyarat
Jika buzzer berfungsi secara bebas, isu itu mungkin dalam peringkat pemandu atau bentuk gelombang kawalan.
Pemeriksaan Perkakasan Pemacu
Untuk transistor NPN (suis sisi rendah):
• Asas ≈ 0.7V di atas pemancar apabila ON
• Voltan pemancar pengumpul hendaklah turun rendah apabila bertukar sepenuhnya
• Sahkan nilai perintang asas
• Sahkan pinout transistor yang betul
Untuk MOSFET:
• Voltan pintu mestilah cukup tinggi berbanding sumber
• Gunakan MOSFET peringkat logik untuk pemacu mikropengawal
• Sahkan kehadiran perintang pintu dan tarik ke bawah
• Periksa bahawa MOSFET meningkatkan sepenuhnya (RDS rendah (hidup))
Pemeriksaan Kawalan Mikropengawal
• Pin dikonfigurasikan sebagai OUTPUT
• Frekuensi PWM yang betul (buzzer pasif memerlukan kekerapan nada)
• Kitaran tugas yang munasabah
• Pemetaan pin yang betul
• Tiada konflik pemasa
• Sahkan logik dayakan
Analisis Isyarat Osiloskop
Pemeriksaan bentuk gelombang mengesahkan sama ada peringkat kawalan dan pemacu berfungsi dengan betul.
Semak:
• Bentuk gelombang persegi bersih
• Voltan puncak ke puncak yang betul di terminal buzzer
• Ketepatan frekuensi
• Kitaran tugas yang stabil
• Tepi penukaran pantas
Perhatikan:
• Tepi bulat atau perlahan
• Bentuk gelombang mengecut semasa pengaktifan (kendur kuasa)
• Riak menunggang isyarat
• Kegelisahan atau masa yang tidak sekata
Urutan siasatan untuk kejelasan:
• Pin keluaran MCU
• Pangkalan pemandu/pintu pagar
• Output pemacu
• Terminal buzzer
Jika bentuk gelombang betul pada MCU tetapi merosot pada buzzer, mengesyaki kelemahan pemandu, rintangan pendawaian atau ketidakstabilan bekalan. Analisis bentuk gelombang mengesahkan sama ada isu itu ialah masa, kekuatan pemacu atau integriti bekalan.
Pemeriksaan PCB dan Kegagalan Mekanikal
| Kategori | Isu / Punca | Apa yang Perlu Diperiksa | Semakan yang Disyorkan |
|---|---|---|---|
| PCB - Kualiti Pateri | Sendi pateri sejuk | Pateri kusam, retak atau berbutir | Pemeriksaan visual dengan pembesaran |
| PCB - Jejak | Jejak patah | Retak garis rambut, tembaga terbakar | Semakan visual + ujian kesinambungan |
| PCB – Pad | Pad yang diangkat | Pad terlepas dari permukaan PCB | Pemeriksaan visual |
| PCB - Vias | Vias rosak | Lubang terbuka atau bersalut buruk | Kesinambungan merentas lapisan |
| PCB - Pembumian | Ketidaksinambungan tanah | Laluan pulang tanah tidak lengkap | Semak kesinambungan tanah |
| PCB - Kerosakan Haba | Tekanan haba | Perubahan warna atau kawasan terbakar | Pemeriksaan visual |
| Laluan Isyarat | Litar terbuka | Bekalan → Pemandu → Buzzer → Ground | Mod kesinambungan multimeter |
| Alam Sekitar | |||
| Pendedahan kelembapan | Pin berkarat, pencemaran | Pemeriksaan visual | |
| Penyumbatan habuk | Lubang bunyi terhalang | Pemeriksaan fizikal | |
| Mekanikal | Keletihan getaran | Komponen longgar, berderak | Ujian goncang lembut |
| Komponen dalaman | |||
| Elemen piezo retak | Retak yang boleh dilihat pada cakera | Pemeriksaan visual | |
| Kerosakan gegelung magnet | Belungan terbuka atau selekoh pintas | Pengukuran rintangan | |
| Penuaan | Kemerosotan pelekat | Bunyi lemah atau herot | Ujian fungsi |
| Perumahan | Kerosakan struktur | Selongsong retak atau longgar | Pemeriksaan fizikal |
Isu Perisian Mikropengawal
Ralat perisian tegar boleh menghentikan keluaran bunyi walaupun perkakasan disambungkan dengan betul. Jika buzzer dan pemandu menguji denda sendiri, kod kawalan selalunya merupakan tempat seterusnya untuk diperiksa.
Punca biasa:
• GPIO ditetapkan sebagai input (pin tidak pernah memacu peringkat pemacu secara aktif)
• Pemetaan pin yang salah (kod menggunakan pin yang berbeza daripada penghalaan PCB)
• Persediaan pemasa yang salah (pemasa tidak dimulakan, sumber jam/prescaler yang salah atau mod PWM tidak didayakan)
• Ketidakpadanan frekuensi PWM (buzzer pasif memerlukan frekuensi nada yang sepadan dengan julat cekap bahagian)
• Kitaran tugas terlalu rendah (isyarat hadir tetapi terlalu lemah untuk menghasilkan output yang boleh didengar)
• Output tersekat TINGGI atau RENDAH (ralat logik, togol hilang, atau talian dayakan buzzer tidak pernah berubah keadaan)
• Konflik dengan peranti lain (saluran pemasa yang sama digunakan semula, atau pin juga diberikan kepada fungsi lain)
Bagaimana untuk mengesahkan:
• Gunakan multimeter untuk memeriksa sama ada pin tersekat berhampiran 0V atau VCC
• Gunakan osiloskop (atau penganalisis logik) untuk mengesahkan pin sebenarnya bertogol, frekuensi PWM adalah apa yang anda harapkan, kitaran tugas adalah munasabah dan bentuk gelombang bersih (tiada kegelisahan yang tidak dijangka atau jeda yang panjang)
Jika bentuk gelombang betul pada pin mikropengawal tetapi tidak betul pada buzzer, isu itu mungkin dalam peringkat pemandu, pendawaian atau laluan tanah dan bukannya perisian tegar.
Langkah Berjaga-jaga Keselamatan Semasa Ujian
• Jangan melebihi voltan undian: Memandu buzzer aktif atau pasif di atas penilaiannya boleh memanaskan elemen atau pemacu dan menyebabkan kerosakan kekal.
• Gunakan bekalan terhad arus apabila boleh: Tetapkan had arus selamat untuk mengelakkan keletihan jika terdapat pendawaian yang pendek, salah atau transistor/MOSFET yang gagal.
• Kapasitor nyahcas sebelum menyiasat: Kapasitor besar boleh menahan cas dan mencipta percikan api atau merosakkan litar apabila anda menyentuh probe ke nod yang salah.
• Elakkan litar pintas probe: Gunakan penempatan probe yang stabil, elakkan tergelincir merentasi pin bersebelahan dan pertimbangkan petua probe terlindung untuk bahagian pic halus.
• Sahkan kekutuban yang betul: Kekutuban terbalik boleh menyenyapkan buzzer aktif, bahagian perlindungan kerosakan atau menekan pemacu dan pengawal selia.
Ujian selamat menghalang kerosakan selanjutnya dan membantu memastikan ukuran anda mencerminkan kesalahan sebenar, bukan yang baharu yang dibuat semasa penyelesaian masalah.
Mencegah Kegagalan Litar Buzzer Masa Depan
Gunakan amalan reka bentuk bunyi untuk mengurangkan kegagalan berulang dan memastikan output buzzer konsisten dari semasa ke semasa.
• Padankan voltan dan penilaian semasa: Pilih buzzer dengan julat voltan yang betul dan sahkan bekalan dan pemacu boleh memenuhi permintaan semasa dengan margin.
• Gunakan peraturan voltan yang stabil: Pilih pengawal selia yang boleh mengendalikan langkah beban tanpa penurunan besar, dan letakkan kapasitor penyahgandingan tempatan berhampiran buzzer/pemacu untuk mengurangkan riak dan pancang.
• Tambah perlindungan kekutuban songsang: Gunakan diod atau perlindungan terbalik berasaskan MOSFET jika kesilapan pendawaian mungkin berlaku, terutamanya untuk produk yang disambungkan ke lapangan atau berkuasa bateri.
• Pastikan pembumian pepejal: Pastikan laluan pulangan buzzer rintangan rendah, elakkan melalui tanah yang lemah dan elakkan laluan tanah yang dikongsi yang menyuntik bunyi ke dalam isyarat kawalan.
• Ikut julat frekuensi lembaran data (jenis pasif): Pandu dalam julat nada yang disyorkan dan pastikan PWM stabil. Kekerapan luar julat dan bentuk gelombang yang tidak stabil boleh mengurangkan kelantangan dan menyebabkan bunyi yang keras atau tidak sekata.
• Pemasangan mekanikal yang selamat: Elakkan tekanan getaran pada sambungan pateri dan plumbum. Gunakan lubang pelekap yang betul, pelepasan ketegangan untuk wayar, dan elakkan membengkokkan pin buzzer selepas pematerian.
Reka bentuk yang betul meningkatkan kebolehpercayaan jangka panjang dengan mencegah beban berlebihan, mengurangkan bunyi bekalan, dan mengelakkan tekanan mekanikal yang membawa kepada kerosakan sekejap-sekejap.
Bila hendak menggantikan buzzer
| Keadaan | Penerangan | Mengapa Penggantian Disyorkan |
|---|---|---|
| Tiada bunyi semasa ujian kendiri | Buzzer tidak beroperasi dengan isyarat pemacu yang betul (DC untuk aktif, gelombang persegi untuk pasif) | Menunjukkan kegagalan elektrik dalaman |
| Disyaki keretakan dalaman | Bunyi berubah dengan mengetuk, getaran atau suhu | Mungkin menunjukkan elemen piezo retak atau sambungan dalaman yang longgar |
| Gegelung terbakar atau terbuka (jenis magnetik) | Cabutan arus yang tidak normal, terlalu panas, pengukuran gegelung terbuka atau pintas | Kerosakan gegelung tidak boleh dibaiki |
| Herotan berterusan selepas pengesahan litar | Voltan dan frekuensi yang betul digunakan tetapi bunyi kekal lemah atau keras | Mencadangkan elemen dalaman yang haus atau rosak |
| Kerosakan fizikal yang boleh dilihat | Perumahan retak, kakisan, pin patah, kes penyok, port bunyi tersumbat | Kecacatan fizikal mengurangkan kebolehpercayaan |
| Kos pembaikan melebihi kos penggantian | Masa penyelesaian masalah yang tinggi atau risiko kerja semula | Penggantian lebih pantas dan lebih boleh dipercayai |
Kesimpulannya
Penyelesaian masalah buzzer yang berkesan mengikut laluan yang jelas: sahkan kestabilan bekalan, sahkan integriti pendawaian, uji buzzer secara bebas, periksa peringkat pemandu dan analisis isyarat kawalan. Dengan memisahkan kerosakan buzzer daripada kerosakan litar dan menyemak kedua-dua faktor elektrik dan mekanikal, anda mengelakkan tekaan dan penggantian bahagian yang tidak perlu. Reka bentuk yang teliti, penarafan yang betul dan isyarat pemacu yang stabil memastikan prestasi jangka panjang dan operasi yang boleh dipercayai.
Soalan Lazim [Soalan Lazim]
Mengapakah buzzer saya mengklik tetapi tidak menghasilkan nada berterusan?
Buzzer pasif memerlukan gelombang persegi (2–5 kHz) untuk menghasilkan bunyi. DC hanya menyebabkan klik. Untuk buzzer aktif, periksa sama ada voltan bekalan stabil dan dalam julat.
Bagaimanakah cara saya memilih transistor atau MOSFET yang betul untuk pemacu buzzer?
Pilih peranti yang mengendalikan lebih daripada arus yang diperlukan oleh buzzer. Gunakan BJT VCE(sat) rendah atau MOSFET peringkat logik dengan RDS(hidup) rendah. Tambah perintang asas/pintu yang betul dan tarik turun pintu untuk pensuisan yang stabil.
Bolehkah buzzer merosakkan pin GPIO mikropengawal?
Ya, jika ia menarik lebih terkini daripada penarafan GPIO. Sentiasa semak had semasa dan gunakan transistor atau pemacu MOSFET apabila diperlukan.
Mengapakah buzzer saya menyebabkan mikropengawal saya ditetapkan semula?
Buzzer boleh menyebabkan penurunan voltan apabila dihidupkan, mencetuskan tetapan semula brownout. Tingkatkan penyahgandingan, prestasi pengawal selia dan asingkan laluan arus tinggi daripada asas logik.
Apakah kekerapan resonans biasa buzzer piezo?
Biasanya 2–4 kHz (biasanya ~2.7–3 kHz). Memandu pada resonans memberikan output bunyi maksimum. Sentiasa sahkan dalam helaian data.
