Litar pengehad arus ialah ciri perlindungan utama yang digunakan dalam banyak reka bentuk elektronik untuk mengelakkan kerosakan akibat arus lebih. Dengan mengesan arus beban dan bertindak balas apabila ia melebihi had selamat, litar membantu melindungi LED, transistor, IC dan bekalan kuasa daripada terlalu panas dan kegagalan. Artikel ini menerangkan cara pengehadan semasa berfungsi, jenis pengehad biasa, faktor reka bentuk dan amalan keselamatan.
Apakah litar mengehadkan arus?
Litar pengehad arus ialah litar elektronik yang direka untuk mengawal dan menyekat jumlah arus yang mengalir kepada beban. Tujuan utamanya adalah untuk mengelakkan arus berlebihan yang boleh merosakkan komponen seperti LED, transistor, IC dan bekalan kuasa, membantu litar beroperasi dengan selamat dan boleh dipercayai.
Prinsip Kerja Litar Mengehad Arus
Litar pengehad arus menghalang arus daripada meningkat melebihi paras selamat dengan mengesan arus beban dan bertindak balas apabila ia mencapai had yang ditetapkan.
Dalam kebanyakan reka bentuk, litar mengukur arus menggunakan perintang deria kecil (perintang pintasan) yang diletakkan di laluan semasa. Apabila arus meningkat, voltan merentasi perintang deria meningkat.
Sebaik sahaja voltan yang dideria mencapai ambang (bermakna arus berada pada had), pengehad mengawal peranti kuasa seperti BJT, MOSFET atau pengawal selia untuk mengelakkan kenaikan arus selanjutnya. Ini biasanya berlaku dalam salah satu cara ini:
Mengurangkan voltan keluaran: Pengehad menurunkan voltan yang dihantar kepada beban supaya arus tidak boleh terus meningkat.
Mengurangkan pengaliran peranti laluan: Pengehad "mendikit" transistor/MOSFET supaya ia membenarkan kurang arus.
Dalam keadaan biasa, litar berkelakuan seperti pintu terbuka luas. Tetapi di bawah keadaan beban berlebihan atau litar pintas, ia secara automatik bertindak balas untuk mengekalkan arus dalam julat yang selamat.
Jenis Litar Mengehad Arus
Litar pengehad arus datang dalam bentuk yang berbeza bergantung pada berapa banyak kawalan, kecekapan dan perlindungan yang diperlukan oleh reka bentuk. Sesetengah kaedah adalah mudah dan kos rendah, manakala yang lain menyediakan pengendalian kesalahan yang stabil dan lebih baik.

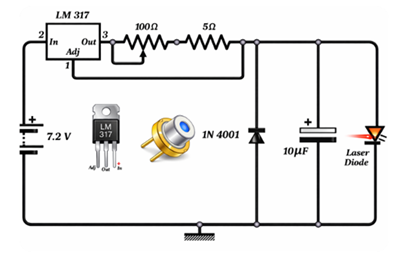

Perintang Mengehadkan Arus
Perintang bersiri mengurangkan arus dengan menambah rintangan antara sumber kuasa dan beban. Kaedah ini mudah dan murah, tetapi ia membazirkan kuasa sebagai haba apabila voltan bekalan jauh lebih tinggi daripada voltan beban.

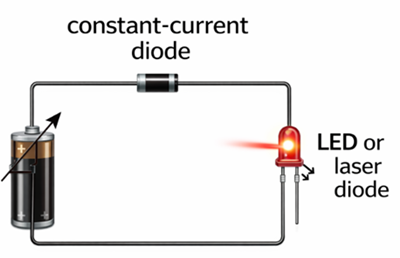

Diod Mengehad Arus
Diod pengehad arus direka untuk mengekalkan arus berhampiran nilai pratetap merentasi julat voltan. Berbanding dengan perintang tetap, ia boleh memberikan kawalan arus yang lebih stabil dalam litar mudah, tetapi ia mempunyai pilihan arus yang terhad dan biasanya lebih mahal.

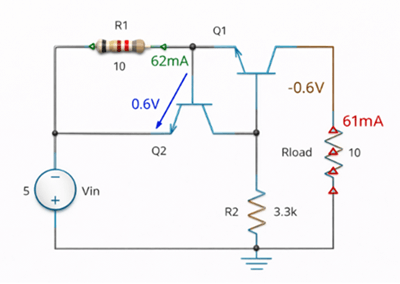

Pengehad Arus Berasaskan Transistor
Pengehad transistor menggunakan BJT atau MOSFET untuk menyekat arus sebaik sahaja ia mencapai ambang yang ditetapkan. Reka bentuk ini memberikan kawalan yang lebih lancar daripada perintang dan digunakan secara meluas dalam litar pemacu, rel kuasa dan peringkat perlindungan. Oleh kerana peranti pas boleh menghilangkan haba yang ketara, reka bentuk haba yang baik adalah penting.

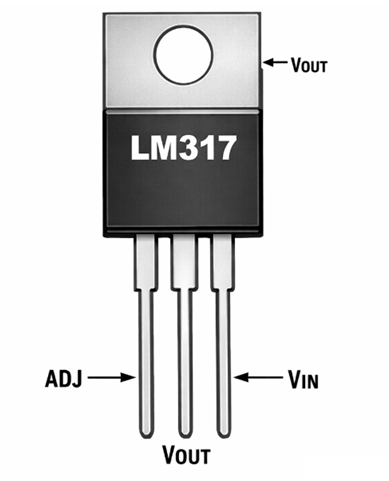

IC Mengehadkan Semasa
IC mengehadkan arus menyediakan kawalan arus yang tepat dan stabil menggunakan ciri maklum balas dan perlindungan terbina dalam. Banyak termasuk penutupan haba, perlindungan litar pintas dan tetapan had boleh laras. Mereka menawarkan prestasi yang paling boleh diramalkan, tetapi sering meningkatkan kos dan kerumitan reka bentuk.

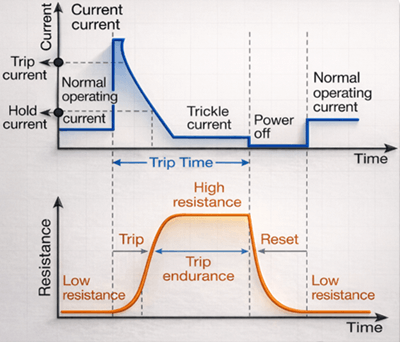

Fius Boleh Disetel Semula PTC
Fius boleh ditetapkan semula PTC mengehadkan arus dengan meningkatkan rintangan apabila ia memanaskan di bawah arus yang berlebihan. Sebaik sahaja kerosakan dikeluarkan dan bahagian itu sejuk, ia kembali hampir kepada operasi biasa. Pilihan ini mudah dan ditetapkan semula sendiri, tetapi tahap pengehadannya tidak tepat dan berbeza mengikut suhu.

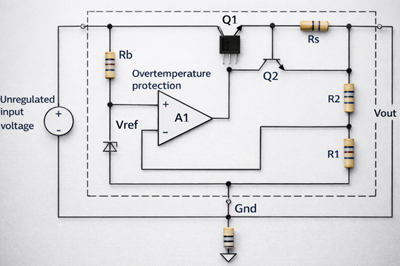

Had Arus Pengawal Selia Linear
Banyak pengawal selia voltan termasuk pengehadan arus dalaman sebagai ciri keselamatan terbina dalam. Apabila arus beban menjadi terlalu tinggi, pengawal selia mengurangkan outputnya untuk melindungi dirinya dan litar. Ini adalah perkara biasa dalam bekalan kuasa tetapi boleh menyebabkan pengumpulan haba yang tinggi semasa keadaan beban berlebihan.

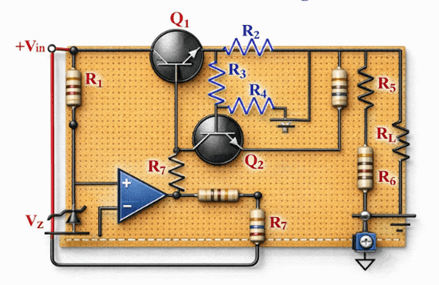

Had Arus Lipat Balik
Pengehadan arus lipat balik adalah perkara biasa dalam bekalan kuasa. Daripada menahan arus pada maksimum malar semasa litar pintas, ia mengurangkan lagi arus yang dibenarkan apabila voltan keluaran runtuh. Ini mengurangkan tekanan haba dan kuasa semasa kerosakan, tetapi ia boleh menghalang beberapa beban daripada bermula jika ia memerlukan arus masuk yang tinggi.
Kebaikan dan Keburukan Litar Mengehad Arus
Kebaikan
• Melindungi komponen: Membantu mengelakkan kerosakan daripada beban berlebihan dan litar pintas, memanjangkan hayat komponen.
• Meningkatkan keselamatan sistem: Mengurangkan terlalu panas, risiko kebakaran dan kegagalan bencana.
• Operasi yang lebih stabil untuk beban sensitif: Membantu mengekalkan tahap arus yang lebih selamat untuk peranti seperti LED dan IC.
• Berfungsi merentasi banyak aplikasi: Berguna dalam rel kuasa, pemandu, pengecas dan litar motor.
Keburukan
• Usaha reka bentuk tambahan (jenis aktif): Sesetengah reka bentuk memerlukan bahagian tambahan, penalaan dan ujian.
• Pengumpulan haba dalam pengehad linear: Perintang dan transistor laluan boleh menghilangkan kuasa yang ketara semasa beban berlebihan.
• Voltan keluaran yang dikurangkan di bawah had: Beban mungkin berhenti berfungsi dengan betul apabila litar "mengorbankan" voltan untuk menahan arus.
• Kos yang lebih tinggi untuk penyelesaian ketepatan: Pengehad IC khusus dan eFus biasanya lebih mahal daripada kaedah perintang asas.
Aplikasi Litar Mengehad Arus
Bekalan kuasa
Bekalan kuasa menggunakan pengehad arus untuk mengurangkan kerosakan semasa beban berlebihan atau litar pintas. Ini membantu melindungi bekalan dan beban yang disambungkan.
Pemacu LED
LED memerlukan arus terkawal untuk berfungsi dengan selamat. Had arus memastikan kecerahan stabil dan menghalang terlalu panas.
Pengecas Bateri
Pengecas mengehadkan arus untuk mengurangkan tekanan pada bateri dan menyokong pengecasan yang lebih selamat dan hayat bateri yang lebih lama.
Sistem Kawalan Motor
Motor boleh menarik arus tinggi semasa keadaan permulaan atau gerai. Pengehadan arus membantu melindungi motor dan litar pemandu.
Penguat Audio
Amplifiers mungkin menghadapi beban berlebihan atau keadaan pendek yang menyebabkan arus tinggi. Pengehadan arus membantu melindungi peringkat keluaran dan pembesar suara yang disambungkan.
Mengira Perintang Mengehad Arus
Perintang mengehad arus ialah cara mudah untuk mengawal arus. Ikuti langkah berikut:
Langkah 1: Pilih arus sasaran
Tetapkan arus maksimum yang dibenarkan.
Contoh: 50 mA = 0.05 A
Langkah 2: Sahkan voltan bekalan
Semak input voltage.
Contoh: 12 V
Langkah 3: Kenal pasti penurunan voltan beban (Vdrop)
Vdrop ialah voltan yang digunakan oleh beban apabila beroperasi secara normal.
Sebagai contoh:
• Jika beban ialah LED, Vdrop ialah voltan hadapan (Vf) LED.
• Jika beban adalah peranti lain, Vdrop ialah voltan yang diperlukan beban pada arus sasaran.
Contoh: Vdrop = 2 V
Langkah 4: Kira nilai perintang (Undang-undang Ohm)
Penggunaan:
R = (Vsupply − Vdrop) / I
Contoh:
• Voltan bekalan = 12 V
• Penurunan voltan beban = 2 V
• Arus yang dikehendaki = 0.05 A
Jadi:
R = (12 − 2) / 0.05 = 200 Ω
Langkah 5: Pilih penarafan kuasa perintang
Perintang menghasilkan haba, jadi semak kuasa menggunakan:
P = I² × R
Contoh:
P = (0.05)² × 200 = 0.5 W
Untuk keselamatan, pilih penarafan yang lebih tinggi (contoh: 1 W).
Langkah Berjaga-jaga Keselamatan untuk Reka Bentuk Litar Mengehad Arus
| Langkah Berjaga-jaga Keselamatan | Penerangan |
|---|---|
| Gunakan penilaian bahagian yang betul | Pastikan bahagian boleh mengendalikan arus dan voltan maksimum tanpa gagal. |
| Tambah perlindungan sandaran | Gunakan fius atau pemutus litar untuk melindungi litar jika kerosakan berlaku. |
| Menguruskan haba dengan betul | Sediakan sink haba atau aliran udara jika perintang atau transistor menjadi panas semasa operasi. |
| Pastikan pendawaian selamat | Pendawaian yang ketat dan stabil membantu mengelakkan litar pintas dan prestasi yang tidak stabil. |
| Mulakan ujian pada kuasa rendah | Uji menggunakan voltan rendah dan arus terlebih dahulu sebelum berjalan pada kuasa penuh. |
| Melindungi kawasan voltan tinggi | Tambah penebat untuk mengurangkan risiko kejutan dan elakkan seluar pendek yang tidak disengajakan. |
| Elakkan beban berlebihan | Jangan sambungkan beban yang memerlukan lebih banyak arus daripada litar yang direka untuk mengehadkan. |
| Gunakan pembumian yang betul | Bumikan litar untuk meningkatkan keselamatan dan mengurangkan risiko kerosakan. |

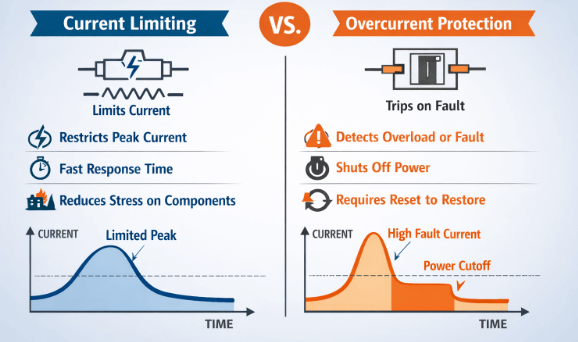

Perbandingan Perlindungan Had Arus vs. Arus
| Ciri-ciri | Had Semasa | Perlindungan Arus Berlebihan |
|---|---|---|
| Fungsi utama | Memastikan terkini dalam had selamat | Mengesan arus yang berlebihan dan mengganggu litar |
| Apabila ia beroperasi | Semasa operasi biasa dan keadaan beban berlebihan | Terutamanya semasa keadaan kerosakan (beban lampau/litar pintas) |
| Tingkah laku litar | Litar terus berjalan, tetapi pada arus terhad | Litar berhenti atau memutuskan sambungan untuk mengelakkan kerosakan |
| Kaedah tindak balas | Mengurangkan arus dengan menurunkan voltan keluaran atau mengehadkan pengaliran | Memotong arus sepenuhnya |
| Pemulihan biasa | Kembali normal secara automatik apabila beban kembali ke julat selamat | Mungkin perlu ditetapkan semula atau digantikan (bergantung pada peranti) |
| Terbaik untuk | LED, pengecas, rel kuasa terkawal, beban sensitif | Panel kuasa, sistem perindustrian, perlindungan pendawaian, peristiwa semasa kerosakan tinggi |
| Komponen biasa | Perintang, transistor lulus/MOSFET, IC had arus, pengawal selia | Fius, pemutus, geganti, eFuses, IC perlindungan |
| Tahap ketepatan/kawalan | Selalunya boleh laras dan boleh diramal (terutamanya reka bentuk aktif) | Biasanya perlindungan "perjalanan" berasaskan ambang |
| Kelebihan | Melindungi bahagian sambil memastikan sistem beroperasi | Menghentikan arus kerosakan berbahaya sepenuhnya |
| Kelemahan | Boleh menjana haba dalam elemen laluan di bawah beban berlebihan | Boleh menyebabkan penutupan secara tiba-tiba dan gangguan sistem |
Kesimpulannya
Litar mengehadkan arus meningkatkan kebolehpercayaan dengan mengekalkan arus dalam had operasi yang selamat, walaupun semasa beban berlebihan atau keadaan litar pintas. Daripada perintang mudah kepada reka bentuk IC dan lipat balik lanjutan, setiap jenis pengehad menawarkan pertukaran yang berbeza dalam ketepatan, haba, kos dan kecekapan. Dengan pengiraan yang betul, pemilihan komponen dan perancangan haba, pengehadan arus menjadi cara yang berkesan untuk melindungi litar dan memanjangkan jangka hayat sistem.
Soalan Lazim [Soalan Lazim]
Bagaimanakah cara saya memilih nilai had arus yang betul untuk litar saya?
Pilih had sedikit di atas arus operasi biasa anda, kemudian sahkan semua bahagian boleh mengendalikan arus itu semasa permulaan, perubahan beban dan kerosakan. Untuk bahagian sensitif (LED/IC), kekal dekat dengan nilai undian untuk mengurangkan tekanan haba.
Apakah perbezaan antara had arus malar dan had arus lipat?
Pengehad arus malar mengekalkan arus berhampiran maksimum tetap semasa beban berlebihan. Pengehadan lipatan balik mengurangkan arus yang dibenarkan lebih banyak lagi apabila voltan jatuh, yang mengurangkan haba semasa seluar pendek tetapi boleh menghentikan beban lonjakan tinggi daripada bermula.
Mengapakah bekalan kuasa terhad arus saya voltage jatuh semasa beban berlebihan?
Kerana pengehad mengurangkan voltan keluaran untuk mengelakkan arus daripada meningkat lagi. Ini adalah tingkah laku biasa, apabila beban menuntut terlalu banyak arus, bekalan "mengorbankan" voltan untuk kekal dalam had semasa.
Bolehkah pengehadan arus melindungi daripada litar pintas secara kekal?
Ia boleh mengurangkan risiko kerosakan, tetapi tidak selalu dengan sendirinya. Pendek masih boleh memanaskan perintang, MOSFET atau pengawal selia dari semasa ke semasa, jadi perlindungan jangka panjang selalunya memerlukan penutupan haba, fius atau eFus sebagai sandaran.
Bagaimanakah cara saya mengurangkan haba dalam pengehad arus transistor/MOSFET?
Turunkan penurunan voltan merentasi peranti laluan, tingkatkan heatsinking/aliran udara, atau tukar kepada pendekatan yang lebih cekap seperti pemacu arus malar pensuisan atau pengehad gaya eFuse dengan perlindungan haba yang lebih baik.
